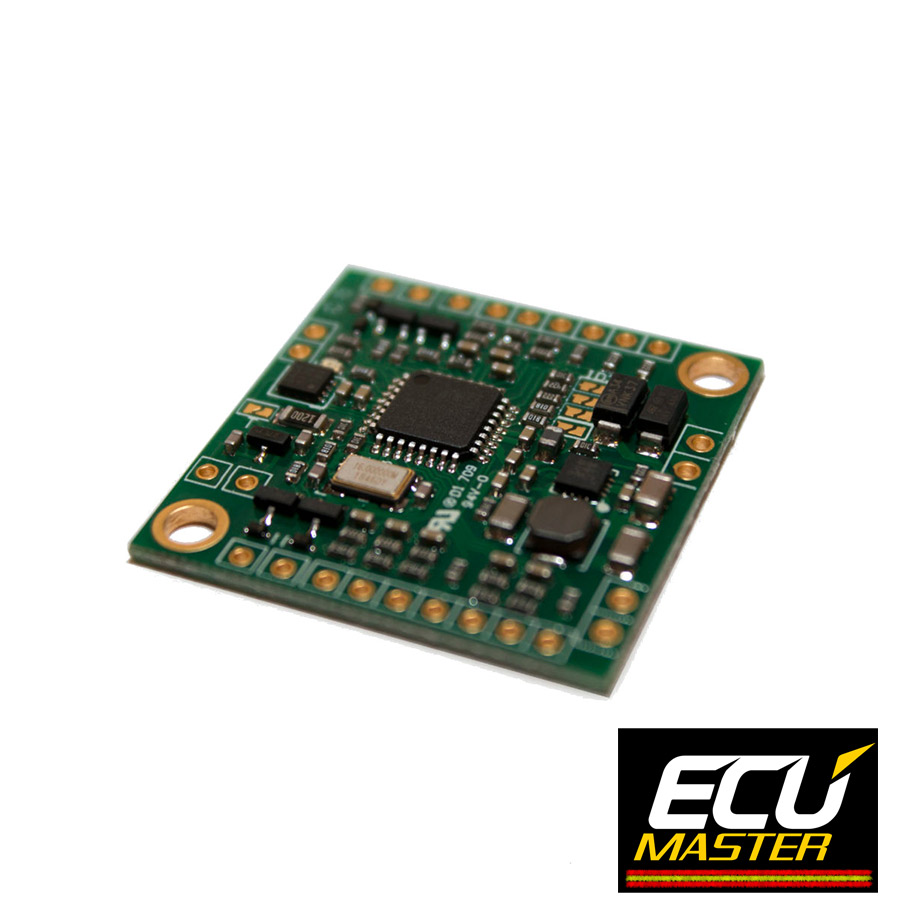

Ecumaster CAN Switch Board – Placa analogica/digital a Can-Bus

Información del Producto

El dispositivo de centralita está diseñado para trabajar con EMU BLACK (negro) y PMU. También se puede utilizar con cualquier otro dispositivo con entradas de bus CAN configurables a medida.

Características clave

• CAN BUS 2.0B
• 500 o 1000 kbps, seleccionable por el usuario
• Se pueden seleccionar diferentes estructuras de tramas CAN ID y CAN,
• solo 25×25 mm de tamaño,
• 8 entradas de interruptor (conmutadas a tierra)
• 8 entradas analógicas / entradas de interruptor giratorio, 0-5 V, 10 bits
• 4 salidas de lado bajo (0.5A, cargas resistivas e inductivas)
• Fuente de alimentación 6-22V
• Salida de + 5V para alimentar interruptores giratorios, sensores y potenciómetros
• actualización de firmware a través del bus CAN

Descarga de ficheros

CAN switch board V3 – manual de usuario

CAN switch board V3 – DATA CAD

Versiones anteriores

CAN switch board V1 – technical drawing

CAN switch board V1 – Manual de usuario
